SB-ST-01型光伏發電系統集成教學演示系統

　

1、光伏發電系統集成演示板

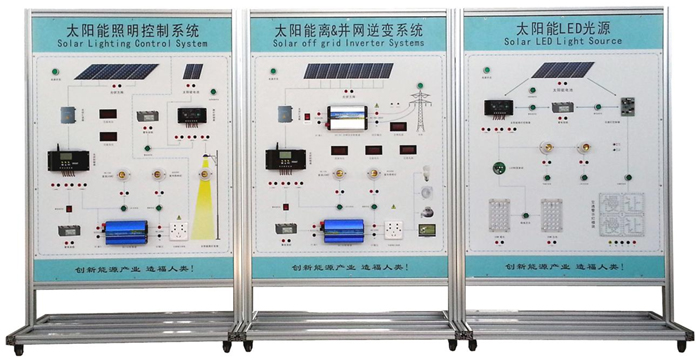

光伏發電系統集成演示版，主要由A、B、C三塊主模板組成。A 太陽能照明控制系統演示模板、B 太陽能微網電源系統演示模板、C 太陽能LED光源系統演示模板。

2、教學及研究演示項目

2、1、太陽能離網照明系統控制變換過程演示

演示1、太陽能離網電站大功率照明單元系統集成。

演示2、太陽能離網LED路燈照明單元系統集成。

演示3、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池→逆變控制器→交直流電器負載

演示4、太陽能離網路燈單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模塊→LED直流電器負載

2、2、太陽能微網系統控制變換過程演示

演示1、太陽能微網電站大功率供電單元系統集成。

演示2、太陽能高壓并網電站單元工作過程：太陽能電池方陣→匯流箱→同步逆變電源→公共高低壓電力網

演示3、太陽能低壓并網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→同步逆變電源→公共低壓電力網

演示4、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→逆變電源→交流電器負載

2、3、太陽能LED光源系統變換過程演示

演示1、太陽能LED光源單元系統集成。

演示2、太陽能交通信號燈單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→信號燈單元控制器→LED光源板

演示3、太陽能LED燈泡照明單元工作過程：太陽能電池子陣→通用充放電控制器→蓄電池組→LED燈泡

演示4、太陽能LED燈板照明單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模塊→LED燈板1輸出＋LED燈板2輸出

3、演示系統運行技術條件（單相輸出）

3、1、供電單元

直流電能

◆ AC/DC模塊功率：400W

◆ 光伏模塊輸出工作電壓：10.8～28VDC

◆ 光伏模塊控制工作電流：30A

◆ 模擬光源LED模塊功率：12～28W

交流電能

◆ AC輸入電壓：220V

◆ AC輸出功率：300W

3、2、充放電控制器

◆ 使用單片機和專用軟件，實現智能控制，12/24電壓自動識別系統。

◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。

◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。

3、3、并網逆變模塊
◆ 直流輸入電壓：10.8～30.2VDC

◆ 輸入電流：12.5A

◆ 額定蔬出功率：300W

◆ 輸出電壓：170V～260VAC
◆ 頻率范圍：45Hz～53Hz
◆ 工作效率：99%

◆ 功率因數：>0.99

◆ 波形失真率≤5%

◆ 工作環境：溫度-20℃～50℃

◆ 相對濕度：﹤90﹪（25℃）

3、4、離網逆變模塊

◆ 額定輸入電壓：10.8V～17V

◆ 額定輸出電壓220VAC±10%

◆ 輸出頻率：50HZ±1HZ

◆ 輸出波形；正弦波

◆ 額定輸出功率300W；

◆ 逆變效率：≥82%。

3、5、負載單元

◆ 交流線性電阻負載：3～15～120W

◆ 直流模擬負載：12V/28WLED路燈板

3、6、LED 顯示

◆ 太陽能控制器：充電、過壓、欠壓、過放、運行

◆ 蓄電池模擬電壓（高-中-低）

3、6、移動支架

◆ 不銹鋼支架：不銹鋼板料折彎加工焊接。

◆ 展示板：鋁合金框價和鋁塑板加工成型。

◆ 移動底盤：可跟據不同的展示要求進行系統組合。

4、 售后服務

◆ 使用手冊

◆ 產品培訓
