多功能氣動教學實訓臺.氣動教學實驗臺

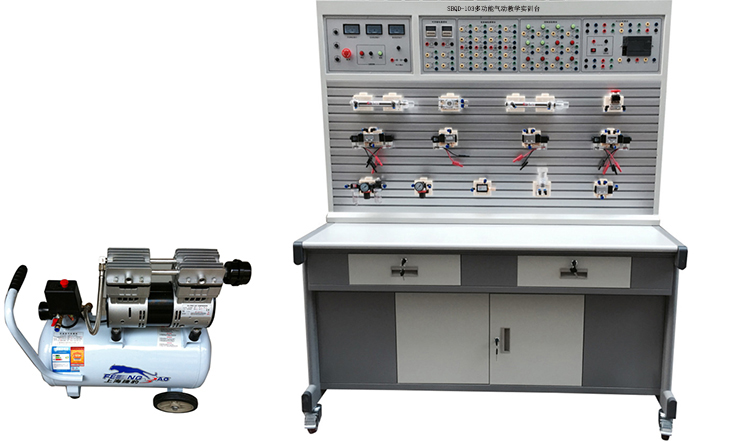

SBQD-103多功能氣動教學實訓臺

多功能氣動教學實訓臺、氣動PLC控制實驗裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求,參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC)學習及其基本應用實驗等，是機電完美結合的典型實驗設備。

多功能氣動教學實訓臺適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程設計。可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗。掌握PLC可編程序控制的功能，控制原理及編程技巧等。

一、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤2kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×700mm×1750mm

6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa

7、電器控制單元：

（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。

（2）PLC主機模塊：主機選用西門子S7-200 SMART SR20主機，12路開關量輸入， 8路繼電輸出。

（3）配有控制模塊：電源模塊，PLC控制模塊，直流繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。

二、主要特點

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

序號	名稱	型號	數量	單位
1	實訓桌		1	張
2	實訓臺		1	臺
3	PLC主機模塊	S7-200 SMART SR20	1	塊
4	電源模塊		1	塊
5	繼電器控制模塊		1	塊
6	PLC控制按鈕模塊		1	塊
7	靜音無油空氣壓縮機		1	臺
8	單作用缸	QGX25ⅹ100	1	只
9	雙作用缸	QGX25ⅹ100	2	只
10	旋轉氣缸（透明）		1	只
11	三聯件	AC2000	1	只
12	減壓閥（帶壓力表）	AR2000	1	只
13	手動換向閥	H210—08	2	只
14	單電磁換向閥（二位三通）常開	3V210-8	1	只
15	單電磁換向閥（二位三通）常閉	3V210-8	1	只
16	單電磁換向閥（二位五通）	4V210-8	2	只
17	雙電磁換向閥（二位五通）	4V220-8	1	只
18	雙電磁換向閥（三位五通）	4V230-8	1	只
19	單氣換向閥（二位五通）	4A210—08	2	只
20	雙氣換向閥（二位五通）	4A220—08	2	只
21	行程閥（機控）	MOV—2	1	只
22	行程閥（按鈕）	MOV—3	1	只
23	行程閥（按鈕帶鎖）	MOV—3A	1	只
24	或門型梭閥	KV—08	2	只
25	快速排氣閥	QE—02	2	只
26	單向節流閥	ASC-08	2	只
27	單向節流閥（裝在缸體上）	JSC601	7	只
28	單向閥	1/4	2	只
29	順序閥（透明）		1	只
30	氣容		1	只
31	消聲器	1/8	2	只
32	消聲器	2/8	1	只
33	三通（T型三通）	Ø 6	6	只
34	三通（Y型減徑三通）	Ø 8—Ø 6	1	只
35	四通	Ø 6	4	只
36	氣管	PU6ⅹ4	20	米
37	磁性開關		4	只
38	編程電纜（適配器）	西門子	1	條
39	實驗導線		1	包
40	工具箱		1	個
41	內六角扳手		3	把
42	螺絲刀		2	把
43	剪刀		1	把
44	活動板手		1	把
45	尖嘴鉗		1	把
46	氣孔塞頭	Ø 6	10	只
47	氣動實訓說明書		1	冊
48	西門子PLC編程軟件、程序軟件	光盤	1	盤
