分    項

說        明



裝置功能

1．強化手動操作技能訓練。
2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．能水泵拆裝、流量計安裝和四大化工參量的安裝、檢測、顯示等。

設計參數

液體流量：0～4m³/h。
液體溫度：常溫。

公用設施

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC220V，功率0.75KW，單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
實驗物料：清潔自來水。

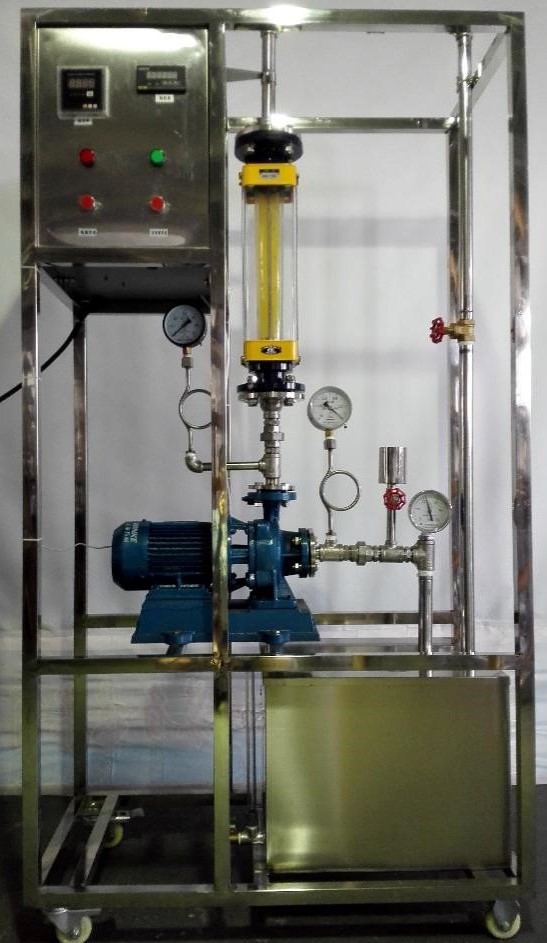

主要設備

水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
循環水泵：機械密封臥式離心泵 功率：0.75W。數量1臺。
水轉子流量計： 流量范圍 400～4000 L/h。
水泵進口管路：304不銹鋼材質，DN32。
水泵出口管路：304不銹鋼材質，DN25。
電源設備：布線槽，帶漏電保護的空氣開關盒。
設備尺寸：1600x500x1700 mm (長x寬x高)。

測控組成

變量

檢測機構

顯示機構

執行機構

離心泵
進口壓力

壓力表，精度：1.5%FS

壓力表就地顯示

無

離心泵
出口壓力

壓力表，精度：1.5%FS

壓力表就地顯示

管路出口閥 （手動）

流體流量

玻璃轉子流量計，精度：4%FS

流量計就地顯示

管路出口閥 （手動）

流體溫度

雙金屬溫度計，精度：1.5%FS

溫度計就地顯示

無

序號

元器件名稱

型號

單位

數量

1

循環水泵

AMS

臺

1

2

蓄水箱

非標

個

1

3

轉子流量計

LZB-40

個

1

4

功率表

HY194P3-9K1

個

1

5

閥門

DN40

個

2

6

壓力表

Y100

個

3

7

溫度表

AI-501

個

1

8

實驗管路

非標

套

1

9

不銹鋼框架

非標

套

1

10

控制柜

非標

套

1
