2021年7月30日

變頻空調維修調試實訓裝置,空調加壓，抽真空，制冷劑回收實訓裝置

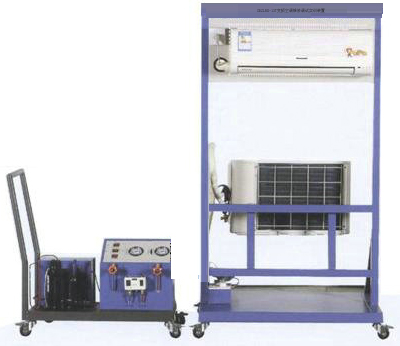

SBZLRX-13T變頻空調維修調試實訓裝置

　

一 、概述

"變頻空調安裝調試實訓裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

二 、變頻空調維修調試實訓裝置概述：

1.實訓裝置直觀展示了空調調試、安裝過程所需常見工具，便于教學演示講解及學生對課本知識的理解掌握。其中，回收機組管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2.整套實訓裝置集制冷劑R22回收機機組、抽真空系統機組、雙組壓力控制器機組等一體，整個系統真實完整,結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺（見附件）。

3.系統采用真實的制冷專用工具實訓（壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等），與實際教學接軌。

4.實訓裝置為學生提供一個操作平臺，能讓學生自主完成空調系統安裝、調試、運行及維修等實訓。

5.實訓系統能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

三、變頻空調維修調試實訓裝置的技術參數

1.電源：AC 220V±10%   50Hz

2.額定輸入功率 1000W

3.壓力低壓：0.4~0.5MPa   高壓：1.4~2.0MPa

4.額定輸入電流 5A

5.制冷劑R22

6.外形尺寸（大約）110MM*600MM*165MM

7.安全保護具有過壓、過流、過載、漏電保護措施，符合國家相關標準。

8.環保材料選用符合國家相關環保標準

四、設備功能特點

支架結構方便移動安裝，制冷劑回收設備可方便掌握充、收制冷劑技術，小型焊接工具可以進行制冷基本焊接技能實訓，制冷工基本維修工具利于能力提高及發展。

五、裝置提供的實訓

進行家用空調器的安裝操作，制冷劑的充入和收回，管子焊接技術熟習基本的制冷維修工具，對學員的技能實訓進行考核與鑒定。

六、變頻空調維修調試實訓裝置的配置

序號	名稱	主要技術指標	數量	單位	備注
1	空調安裝支架	110MM*600MM*165MM	1	套	帶16A電源插插座
2	真空泵	1L旋片式	1	套
3	制冷劑鋼瓶	3KG	1	套
4	KFR-23熱泵型家用空調器機組	整機	1	套
5	小型氧焊具	氧氣瓶，焊槍，乙炔瓶	1	套
6	雙表修理閥	CT836	1	套
7	扳手	250MM.200MM	2	把
8	割刀	CT536	1	把	(Ф6，Ф8，Ф10)，12，16.19
9	脹管擴孔器		1	套	復合型 (Ф6，Ф8，Ф10)，12，16.19
10	彎管器	復合型 (Ф6，Ф8，Ф10)	1	套
11	公－英轉換接頭	2個	1	套
12	SBJD-3RF空調加壓，抽真空，制冷劑回收實訓裝置	600*400*500MM			全室一套（見附件）

空調實訓項目

1、制冷工專用工具的使用

2、氣焊焊槍的使用與焊接能力

3、空調制冷系統管路的組裝能力

4、空調制冷系統的保壓、檢漏與制冷劑加充能力

5、空調控制電路的電氣連接與調試能力

6，空調加液能力

7．空調抽真空

8，空調壓力與電流之間的關系

　

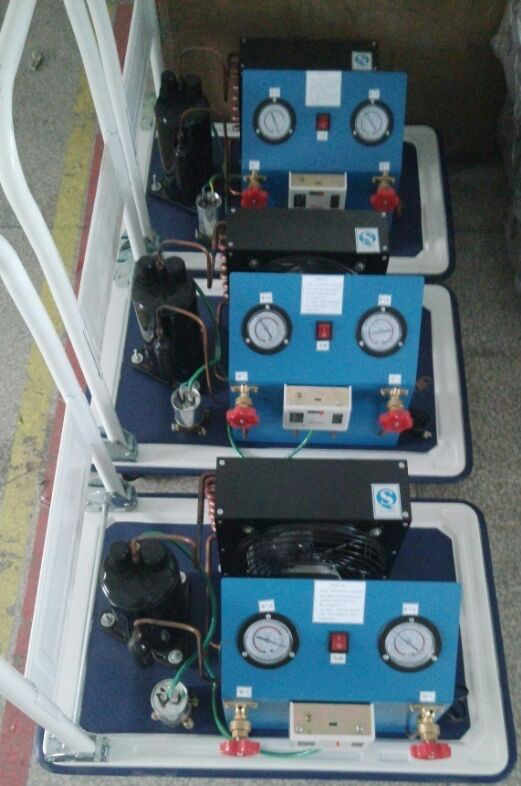

附件：SBJD-3RF空調加壓，抽真空，制冷劑回收實訓裝置

一、概 述

空調加壓，抽真空，制冷劑回收實訓裝置"是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學

二、特 點

1.本實訓裝置采用壓縮機作為實訓對象，整個壓縮機被固定于一個工作臺面上，既美觀大方，又有利于學生實際操作。

2，本裝置還以用于空調系統加壓抽真空。

3整個裝置采用模塊化設計，學生在空調實訓中可利用空調中的制冷劑回收，重復使用，可節省大量的社訓成本。

三、技術性能

1.輸入電源：三相四線(或三相五線)～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1kVA

4.重 量：10kg

5.外形尺寸：80cm×40cm×80cm

四、系統配置

序號	名  稱	數量	性能描述
1	壓縮機	1臺	轉子式1P
2	冷凝器	1個	銅質、管狀2*4
3	過濾器	1個	鐵質噴塑、片式
4	毛細管	1只	鋁質、管式
5	壓力控制器	1只	機械可調
6	高壓表	1只	指針式
7	低壓表	1只	指針式
8	視液鏡	1只	圓鏡直視、銅質外殼
9	銅管	1套	圓形
10	手閥	2只	銅質
11	實驗臺架	1臺	鋼木結構
12	實訓指導書	1套	與實訓臺配套

五、實訓項目

1.常用制冷工工具及量具的使用

2.制冷系統制冷劑回收。

3.抽真空實訓

4加壓
