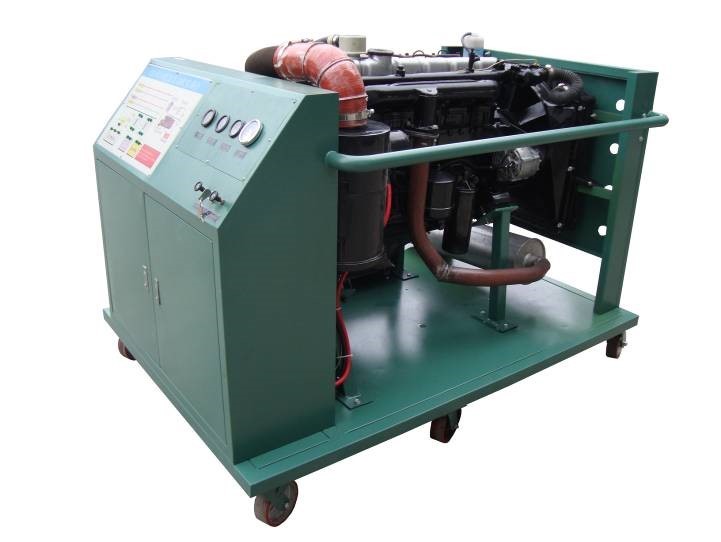

猛士2050發動機故障診斷實訓臺

猛士2050發動機故障診斷實訓臺

一．產品簡介

實猛士2050發動機故障診斷訓系統以原廠普通柴油發動機總成及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示柴油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。

本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二．主要用途

1．適用于各類型院校及培訓機構對汽車柴油發動機理論和維修實訓的實訓教學需要。

2．適用于各類型院校及培訓機構對汽車柴油發動機模塊各單元教學需要。

3．適用于汽車?yán)韺?shí)一體化教學模式的教學需要。

4．適用于現場教學的教學模式的教學需要。

5．適用于行動導向教學模式的教學需要。

6．適用于工藝化教學模式的教學需要。

7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。

8．適用于模塊化教學模式的教學需要。

9．適用于汽車職業技能鑒定考核的需要。

10．適用于柴油機各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。

三．結構組成

原廠普通柴油發動機總成、儀表、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原理圖板及檢測端子、100AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、散熱系統、臺架操作說明書、實驗指導書等附件。

安裝數字顯示表顯示參數、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。

四．功能特點

1．發動機正常起動運行、發動機各模擬運行工況正常（包含：怠速、加速、減速工況等）。

2．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。

3．電壓表實時顯示參數數據的變化。

4．實訓臺面板上繪有原車一致的彩色噴繪柴油發動機系統原理圖，1.5mm冷板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理圖和系統實物，認識和分析柴油發動機系統的工作原理。

6．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測柴油發動機電路系統各端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。

7．實訓臺加裝蓄電池的電源總開關等安全保護裝置。

8．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

五．外形與顏色

設備外形：1600×1200×1300mm(長×寬×高)

設備顏色：亞光灰（用戶可選擇各種顏色）

六．制造工藝

1．設備檢測面板

采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。

2.設備面板柜

2.1鋼性結構焊接

2.2冷板：1.5mm

2.3一次沖壓成形

2.4表面采用亞光灰噴塑工藝，厚度0.3mm.

3.設備底座架

3.1鋼性結構焊接

3.2方管：40*40*2.0mm

3.3底板沖壓成形

3.4表面采用亞光灰噴塑工藝，厚度0.3mm.

4.萬向腳輪

4.1前二只萬向帶鎖止功能腳輪

4.2后二只萬向腳輪

4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

4.4腳輪：100mm×50mm(直徑×寬度)

4.5腳輪支撐：1.5T

七．技術指標

1.工作電源：直流12V

2.燃油標號：依發動機型號

3. 不銹鋼油箱容積：10L

4.工作溫度：-40℃～+50℃

5．主機：原車裝置
