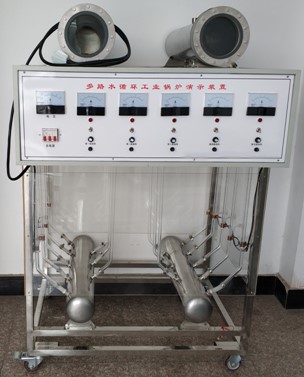

SBKGL工業鍋爐多管水循環演示裝置
一、主要用途：
通過加熱元件的電壓調節，演示鍋爐水循環中上升管的倒流、下降管的氣塞等，觀察到泡狀、彈狀和柱狀等汽水流動狀態。
二、實驗原理：
鍋爐工作的可靠性在很大程度上取決于水循環工況，對于在高溫下工作的對流管束和水冷壁，為了避免管壁溫度迅速升高，必須由流動的水來冷卻，從而防止金屬管壁的損壞破裂。自然水循環是目前小型鍋爐中普遍采用的水循環方式。
自然循環鍋爐中的循環動力，是靠上升管與下降管之間壓力差來維持的，它由汽包、下集箱、下降管和上升管組成。上升管由于受熱，工質隨溫度升高而密度變�。换蛟谝欢ǖ氖軣釓�(qiáng)度及時間下，上升管會產生部分蒸汽，形成汽水化合物，從而也使上升管工質密度大為降低。這樣，不受熱的下降管工質密度與上升管工質密度與上升管工質存在一個差值，依靠這個密度差產生的壓差，使上升管的工質向上流動，下降管的工質向下流動進行補足，這便形成了循環回路。只要上升管的受熱足以產生密度差，循環便不止。
三、技術參數：
外形尺寸：1200×650×1800mm
工作電壓：220V 功率：7KW
實驗臺裝有腳輪移動方便
玻璃彎管φ16 耐高溫
加熱器鎳鉻電阻絲 φ0.4 電阻R=80Ω
水鼓不銹鋼材質φ130×2mm
汽包 不銹鋼材質φ130×2mm
溫度 t≥100℃
四、主要配置：模擬上鍋筒2只、下集箱2只，上升管2套、下降管2套，電加熱器組，加熱控制開關5組，電壓電流顯示調節，不銹鋼移動式實驗臺等。
